Построение шаблонов
Шаблоны, по которым обкраивают шкурки,
представляют собой пластины геометрической формы.
Необходимо учитывать следующие рекомендации при определении размера и формы
шаблона:
Форма шаблона должна
приближаться к природной конфигурации шкурки и способствовать получению
наибольшей полезной площади.
Длина и ширина шаблона должна максимально
соответствовать размерам шкурок и изделия.
Хребет шкурки обычно
располагается по центру шаблона
В статье "Простые способы раскроя" представлены шаблоны различной формы.
Здесь рассмотрим схемы построения наиболее распространённых шаблонов.
На рисунке слева приведены схемы построения шаблонов:
Овальный прямой, наиболее часто используемый.
Н - ширина шаблона, D - длина шаблона, R равно H.
Лопатка.
Н - ширина шаблона, D - длина шаблона, R равно 0.68H.
Шестиугольный.
Н - ширина шаблона, D - длина шаблона, BB1 равно 1.5см.
Ширина и длина шаблона определяются размерами шкурки,
с учётом соответствия ширины и длины, заданного в
таблице .
Формы шаблонов для соединения шкурок были приведены
в статье "Простые способы раскроя".
Наиболее распространённые из них - "овальное соединение" и "пилки".

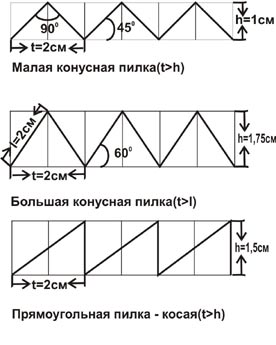

На рисунке слева даны схемы построения шаблонов "пилки",
где:
h - высота зубца,
t - шаг зубца,
l - длина стороны зубца.
Малая конусная пилка.
h=1см; t=2см; угол наклона - 45 градусов.
Большая конусная пилка.
h=1.75см; t=2см; l=2см;
угол наклона - 60 градусов.
Прямоугольная пилка - косая.
h=1.5см; t=2см.
Схема построения шаблона
"овальное соединение" приведена на рисунке справа.
На схеме - R - ширина шаблона для соединения, равная ширине шкурки.
|
